Equilibrage sur site SmartBalancer - Schenck France

  • un kit complet avec un rapport qualité/prix attractif
  • 2 canaux de mesure simultanés pour un équilibrage sur site statique et dynamique
  • diagramme vectoriel du balourd et compteur d'influence pour tous les points de mesure
  • configuration de l'analyse suivant la norme DIN ISO 10816-3 intégrée
  • diagnostic de machine intégré avec analyse FFT
  • mesure standard des vibrations globales
  • capteur de référence optique laser avec distance de mesure jusqu'à 2m
  • impression directe des rapports sur imprimante ou en fichier pdf
  • accumulateur lithium-ion pour une capacité d'utilisation de 8 heures
  • enregistrement des données sur carte flash compacte

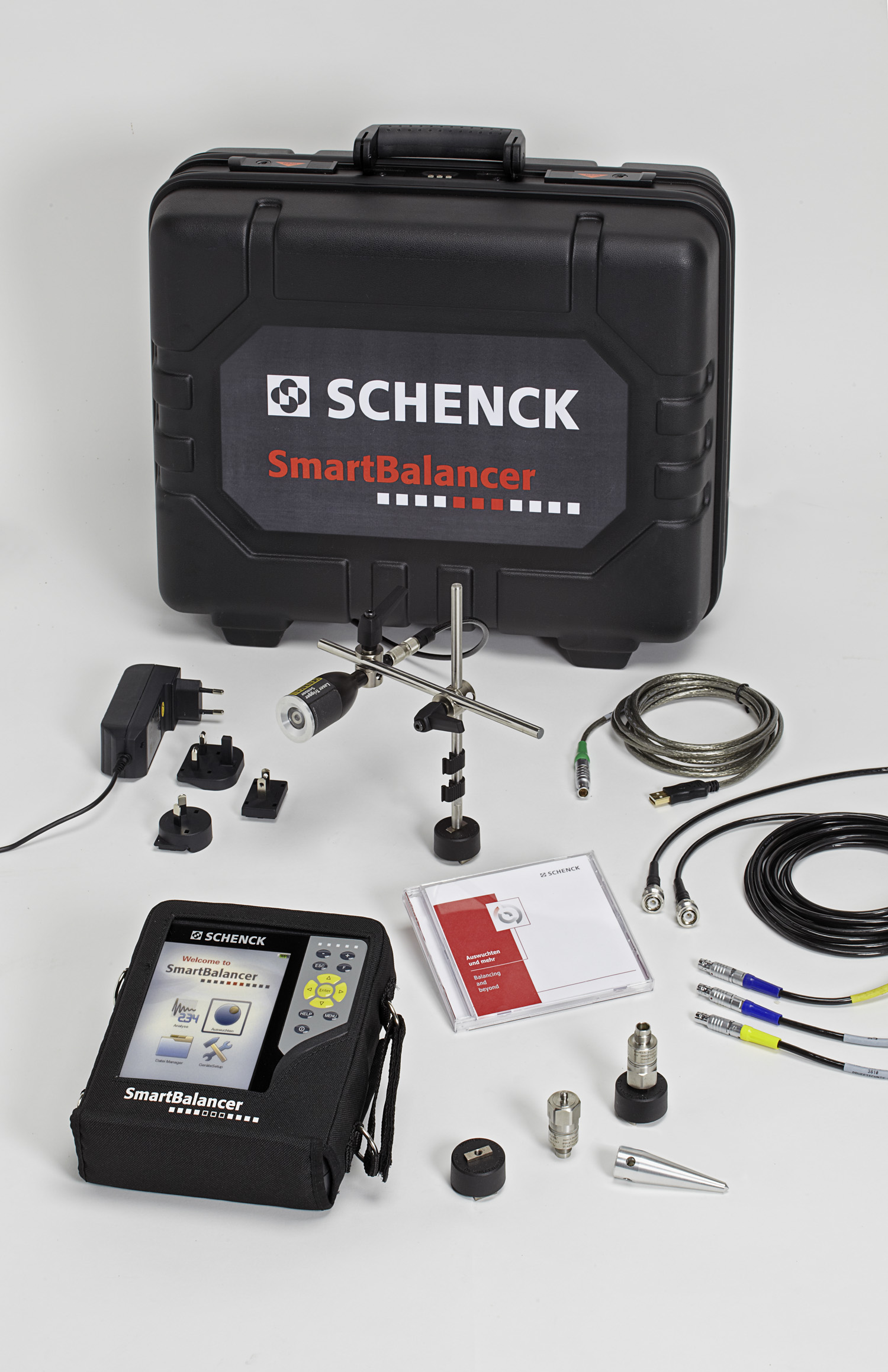

Etendue de livraison

1 instrument de mesure SmartBalancer

avec batterie rechargeable intégrée et boîte de dialogue utilisateur en français, allemand, anglais, espagnol, russe, italien, suédois, hollandais, polonais, japonais et chinois


2 capteurs d'accélération avec :

- 1 pointe de touche
- 2 pieds magnétiques pour surface plane et courbe

2 câbles de raccordement de 5m
1 capteur de référence optique laser, avec :

- 1 support magnétique
-    bande réfléchissante
- 1 câble de raccordement de 3m

1 CD-ROM avec mode d'emploi, programme de l'appareil et logiciel Utility pour traitement des résultats de mesures sur PC
1 câble de raccordement USB au PC, de 1,5m
1 câble USB pour imprimante, de 1,5m
1 bloc alimentation avec chargeur
1 coffret de rangement rigide pour l'appareil de mesure et ses accessoires.

Options

  • Option 01: 1 capteur d'accélération supplémentaire avec 1 pointe de touche, 2 pieds magnétiques et 1 câble de raccordement d'env. 5m
  • Option 02: 1 câble prolongateur pour capteurs d'accélération, 10m
  • Option 03: 1 câble prolongateur pour capteur de référence optique laser, 5 m long

  • Option 04: 1 câble adaptateur pour capteur BNC
  • Option 05: 1 manuel d'emploi imprimé et relié
  • Option 06:    calibration du SmartBalancer dans la gamme de fréquence 5 Hz-5 kHz, avec certificat de calibration DKD
  • Option 07:   calibration du SmartBalancer dans la gamme de fréquence étendue 5 Hz-5 kHz avec certificat de calibration DKD (uniquement en lien avec option 08)
  • Option 08: 1 balance de proche avec une précision de 0.1 g
  • Option 09: 1 kg de mastic d'équilibrage
  • Option 10: 1 logiciel pour analyse approfondie des défauts de roulement (activation par mot de passe)
  • Option 11: 1 logiciel pour export des rapports de mesure au format Excel
Conception

Domaine d’application

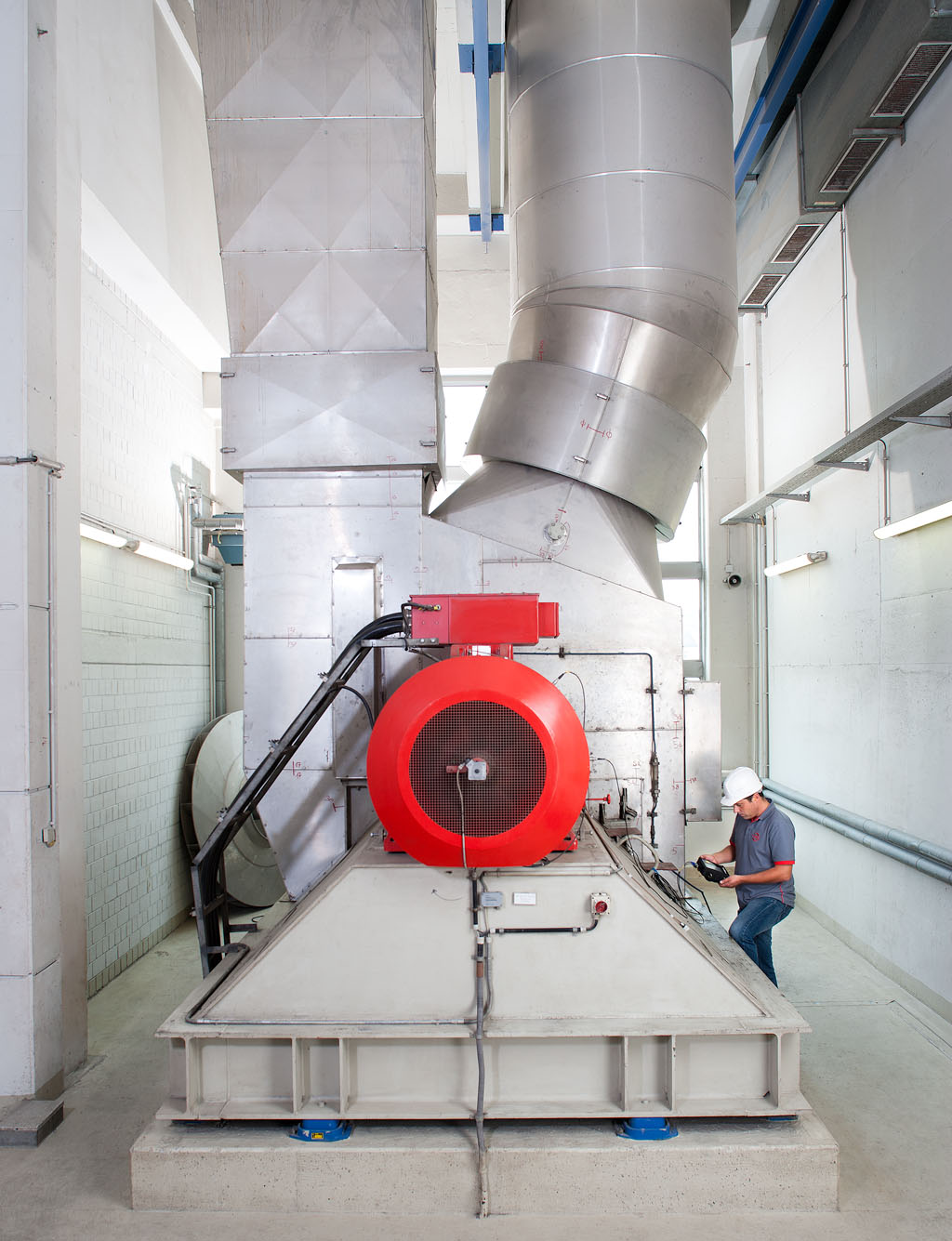

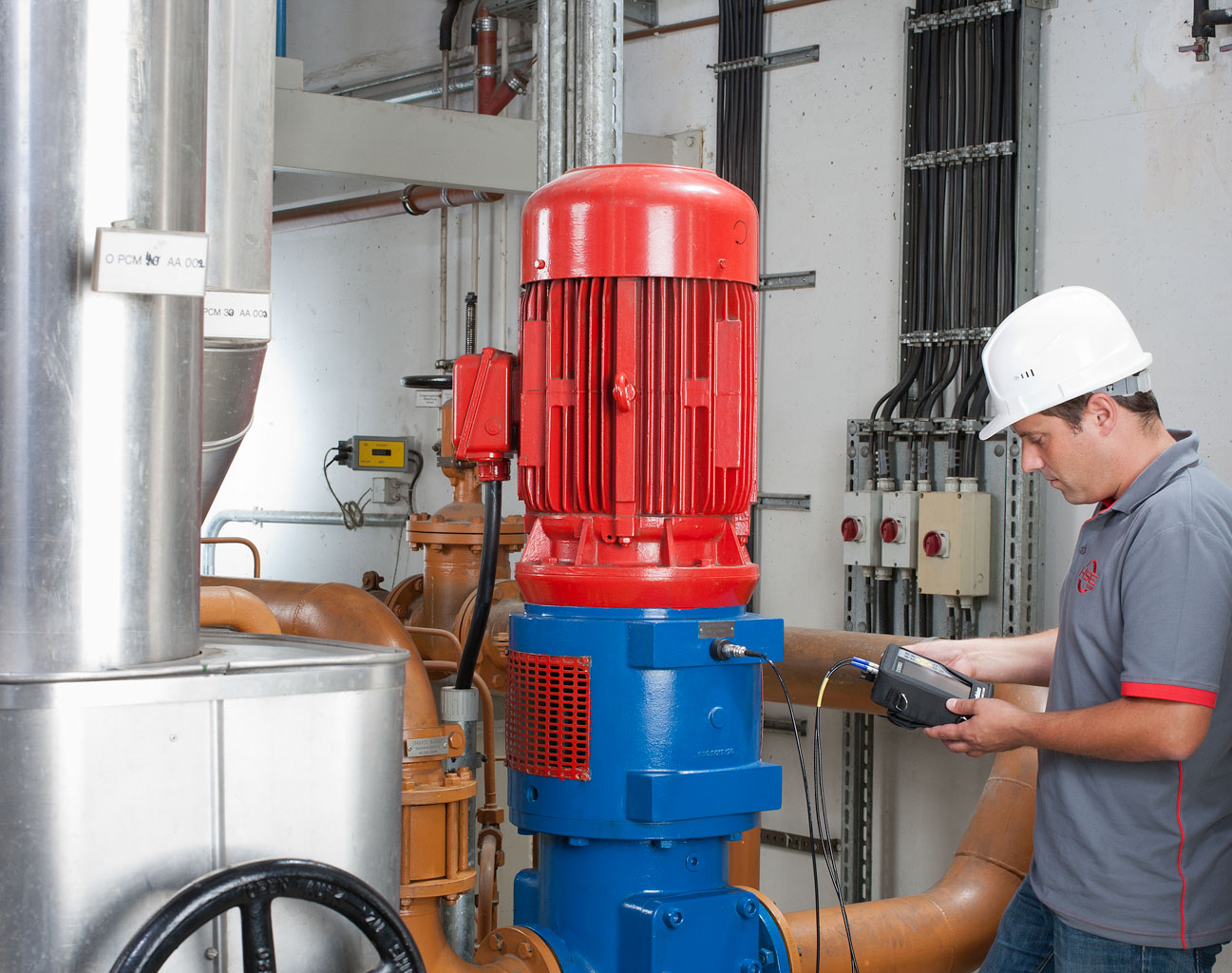

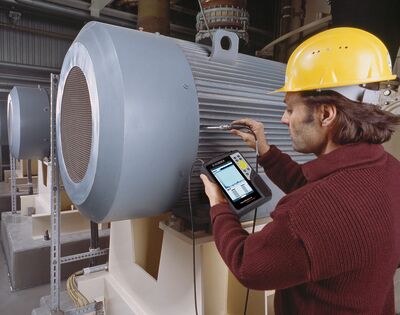

Le SmartBalancer est un instrument portatif pour l’équilibrage rapide de rotors installés, avec précision et à moindre coût sans démontage de machines. Vous pouvez corriger des rotors de toutes tailles ou poids, en un ou deux plans. Il dispose de toutes les options de diagnostic importantes telles que mesures de vibrations globales, analyse de poursuites et analyse de fréquence FFT. Son équipement complet couvre toutes les autres fonctions de mesure de vibration, ce qui en fait un outil de haute performance pour le diagnostic de machines.
Un module optionnel pour les défauts de roulements étend par ailleurs le champ d’application du SmartBalancer. L’appareil réalise une analyse spectrale d’enveloppe pour détecter les impacts périodiques causes par les défauts de roulements ou d’engrenages. Cette analyse est basée sur la démodulation de signaux de vibration modulés en amplitude. Vous pouvez ainsi planifier au bon moment la mise en place des mesures de correction, à un coût raisonnable. Cette fonction supplémentaire est facile à mettre en place via un mot de passe, aucune installation complémentaire n’est nécessaire.

Design et fonctionnement

  • Cet instrument sur batterie est fourni en standard avec un équipement complet et tous les accessoires nécessaires pour l’équilibrage sur 2 canaux. Son étendue de livraison inclut 2 capteurs d’accélération piézo-électriques avec des pieds magnétiques pour des surfaces lisses et courbes et une pointe de touche. Le capteur de référence optique laser dispose d’une grande distance de mesure, jusqu’à 2m pour assurer un travail fiable et confortable.

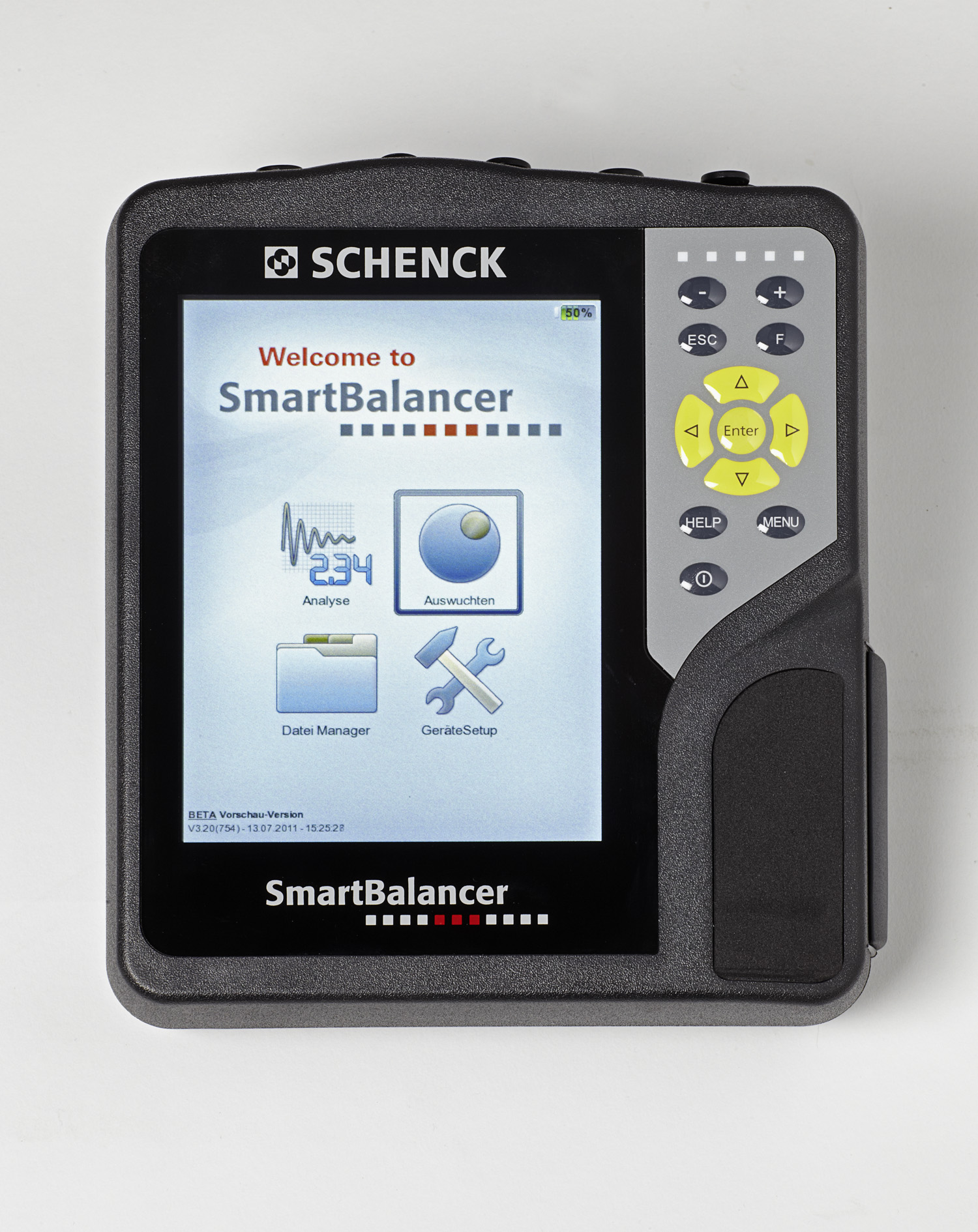

  • Toutes les fonctions du SmartBalancer peuvent être commandées d’une main grâce à la croix directionnelle et quelques touches de fonction. Inspiré de la représentation Windows, convivial, le SmartBalancer est facile à utiliser avec des pictogrammes / icones compréhensibles et une structure fichiers simple. Son grand affichage lumineux en couleurs et les LED 4 couleurs transmettent une information claire sur l’état présent de fonctionnement de la machine.

Vous pouvez enregistrer tous vos résultats avec un descriptive de la machine, le point de mesure, la date et l’heure exacte dans le SmartBalancer. Vous pouvez télécharger des impressions écrans ou des rapports de mesure ou les transmettre à une imprimante pour une impression ou que vous soyez – pour gagner du temps et de l’énergie.

Grâce au logiciel étendu proposé en option, il est maintenant possible de transférer les résultats de mesure directement à votre PC en fichier au format csv ou ms-excel.



Données techniques
  SmartBalancer
Nombre de canaux de mesure
Nombre de points de mesure  max. 4
Vitesse d'équilibrage  120 - 60.000tr/min
Raccordement PC  Port USB
Alimentation et charge  110 V - 240 V / 50 Hz to 60 Hz
Accumulateur  Rechargeable Lithium ion
Autonomie  8 heures
Plage de températures  -10°C à +50°C
Fonctions mesure  Equilibrage sur site Mesure de vibration globale Analyse de fréquence Courbes de montée et de descente Vibration en fonction du temps Phase de mesure
Ecran  LCD TFT, rétroéclairé Profondeur de couleur : 18 bit (262144 couleurs), Résolution: VGA (640 x 480 pixel) w/ 140 ppi Pixel : 116 x 87 mm
Clavier  1 croix de navigation et 7 touches de fonction ; Eclairage du clavier suivant lumière ambiante.
Poids  1,15 kg (appareil de mesure)
Dimensions  186 x 162 x 52 mm (appareil de mesure)
