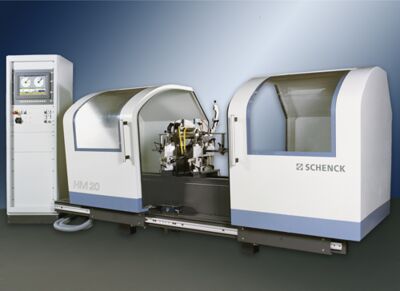

Machines à équilibrer horizontales HM 20 - HM 30 - Schenck France

  • Applications universelles
  • Grande précision d'équilibrage
  • Facilement évolutive grâce à son concept modulaire et sa large gamme d'accessoires

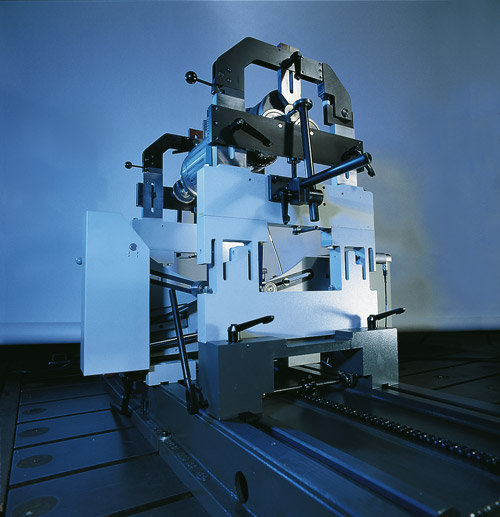

  • Conception à paliers rigides pour des temps de réglage courts entre deux rotors
  • Coffret de mesure ergonomique CAB 820 ou CAB 920 avec des fonctionnalités supérieures
  • Large gamme d'équipements de sécurité pour toutes les classes de protection

Particularités

  • Grande facilité d'utilisation : le concept à paliers rigides permet d'éliminer les cycles préalables de tarage
  • Machine conçue pour des corrections en deux plans ou séparées des balourds statiques et couples
  • Les rotors peuvent être montés sur leur arbre d'origine ou sur un arbre outillage, voire sur roulements anti-friction (option)
  • Aide à l'indexation en cas d'entraînement par courroie
  • Cycle automatique de mesure avec paramétrage possible des temps d'accélération, de mesure et de décélération
  • Evolutive grâce à de nombreux modules complémentaires
Conception

Domaine d'application

Les machines universelles de la série HM sont conçues pour l'équilibrage précis d'une large gamme de rotors. Elles conviennent aussi bien aux rotors cylindriques disposant de leurs propres arbres qu'aux rotors en forme de disques montés sur des arbres-outillages.

L'utilisation est facilitée par la calibration permanente, le design ergonomique et le séquençage logique des opérations.

Grâce à leur concept modulaire et à la large gamme d'accessoires, les machines HM sont des solutions extrêmement flexibles.

Les machines universelles Schenck de la série HM représentent un bon investissement pour des applications unitaires ou en série.

Déroulement des opérations

  • Chargement manuel du rotor sur les galets porteurs, fermeture des contre-paliers, raccordement à l'entraînement (courroie ou cardan).
  • Fermeture du dispositif de protection et démarrage automatique du cycle de mesure
  • Accélération, mesure et affichage du balourd sur le coffret de mesure, décélération. Les résultats sont conservés même après la fin du cycle de mesure.
  • Ouvrir l'enceinte de protection, correction manuelle du balourd (si nécessaire).
  • Contrôle du balourd résiduel (l'instrument de mesure indique si la tolérance a été atteinte) puis retrait du rotor de la machine.
Données techniques
    HM 20  HM 3  HM 30
Coffret de mesure    CAB 820  CAB 820  CAB 820
Paliers à galets porteurs    •  •  •
Entraînement par courroie à enroulement BU    •  •  •
Entraînement par cardan      •  •
Enceinte de protection suivant ISO 7475 5)    •  •  •
Rotor
Poids max.  [kg]  100  300  700
Diamètre max. 2)  [mm]  1260  1260  1260
Ecartement entre paliers max. 2)  [mm]  1330  1330  1330
Diamètre de portées 2)  [mm]  9 - 140  9 - 140  10 - 160
Machine

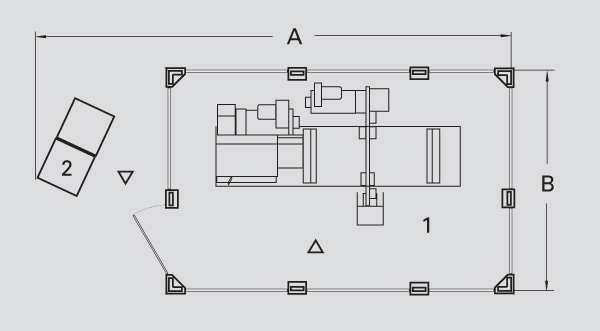

Largeur A 1)  [mm]  2250  2250  2250
Profondeur B 1)  [mm]  1650  2250  2250
Hauteur C 1)  [mm]  2000  2000  2000
Vitesse d'équilibrage min.  [min -1]  120  120  120
Balourd résiduel minimum 4)  [gmm]  1,6  2,0  3,0
Pression d'air  [kPa]  -  600  600
Alimentation 3)  [V]  400 3)  400 3)  400 3)
Puissance d'entraînement  [kW]  1,1  2,2  2,2
Niveau sonore (avec entr. par courroie)  [LpA [dB(A)]]  60 - 70   60 - 70   60 - 70
Machine de base  Ref.  R0060400.02  R0060500.02  R0060600.02
Options
Coffret de mesure CAB 920  Ref.  R0060401.01  R0060501.01  R0060601.01
Options logicielles    sur demande  sur demande  sur demande
Paliers à rouleaux inclinés    •  •  •
Entraînement par courroie à étriers relevables    •  •  •
Autres paliers à galets porteurs    sur demande  sur demande  sur demande
Imprimante de pv  Ref.  R0060405.01  R0060505.01  R0060605.01
Système de correction de masse  Ref.  sur demande  sur demande  sur demande

1) Données non-contractuelles, varient selon l'équipement
2) autres possibilités sur demande
3) Configuration principale : 3 / PE AC 500Hz 400 V +6 / -10%
4) par plan d'équilibrage
5) classe de protection B
